Kracht-weg-analysesoftware voor materiaaltests
- De AFH FD-software is ontwikkeld voor alle toepassingen waarbij de kracht afhankelijk van de afstand moet worden bepaald. Meestal moet dit krachtverloop bij penetratie- of uittrektests worden bepaald
- Het programma vraagt gelijktijdig de meetgegevens van een krachtmeter, bijv. SAUTER FH, en van een lengtemeter, bijv. SAUTER LB, op
- De meetgegevens van de beide meetinstrumenten worden continu naar de pc verzonden, door de AFH LD-software gesynchroniseerd en als grafiek en in een vrij gegevensformaat voor de eenvoudige verwerking in Microsoft Excel beschikbaar gesteld
- De software AFH FD is compatibel met alle apparaten uit de serie SAUTER FC, FH, FL
- Andere apparaten worden momenteel niet ondersteund, maar kunnen op aanvraag wel worden aangesloten
- Meestal worden deze meetinstrumenten in combinatie met SAUTER-testinstallaties, vooral uit de SAUTER TVM-N-serie, gebruikt. Ze kunnen echter ook op andere mechanische testinstallaties worden gebruikt.
- Overige analysefuncties:
- – Uitzetting van het testobject
- – Trek- & drukkracht
- – Belastingtest
- – Archivering van de geregistreerde gegevens

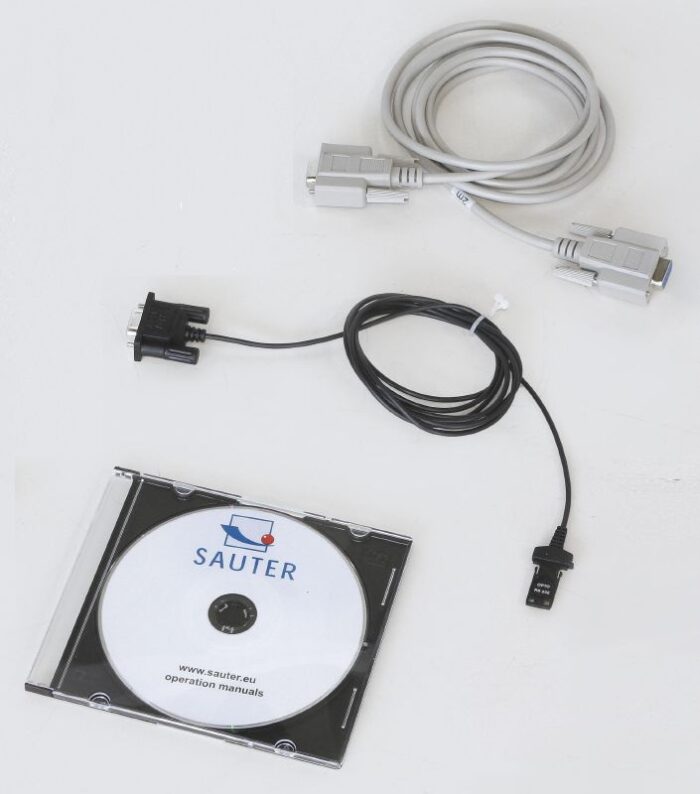

- Leveringsomvang SAUTER AFH FD:
- – AFH FD-software op dvd
- – Gebruiksaanwijzing
- – Softwarelicentie
- – PC-verbindingskabel LB-A01 (RS-232 voor LB)
- – PC-verbindingskabel FH-A01 (RS-232 voor FH)
-
Bestelvoorbeeld voor een compleet testsysteem:
- – FH 5K. (Digitale krachtmeter)
- – LB 300-2. (Digitale lengtemeter)
- – AFH FD (Kracht-weg-software)
- – TVM 5000N230N.* (Testinstallatie)
- – LB-A02* (Montage LB op testinstallatie)
- – 2 × AFH 12* (Y-USB-converter)
- – AC 04* (Testobjecthouder)
- – 961-163* (Kalibratie kracht)
- – 961-150* (Kalibratie lengte)
- * niet absoluut vereist voor het gebruik van de AFH FD-software
- Gegevensregistratiesnelheid max. 3 Hz (speciaal in combinatie met SAUTER FH en SAUTER LB)
