MasterMount®

3D model

Op aanvraag

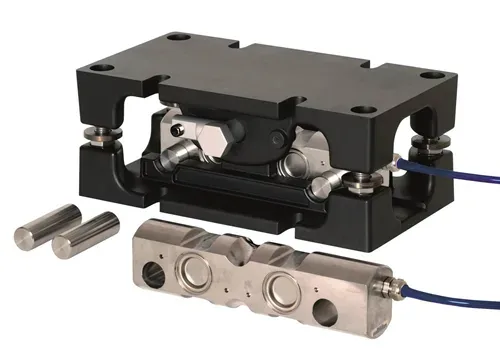

De MasterMount ® is een unieke, gepatenteerde en kosteneffectieve combinatie van krachtopnemer en montageset voor het wegen van silo’s, tanks, hoppers of vaten.

Artikelnummer: 11238-7 Categorie:
Beschrijving

Installatie is eenvoudiger, veiliger en veel sneller gemaakt met dit eenvoudige, innovatieve ontwerp. De installatie/vervanging van krachtopnemers kan in slechts enkele minuten worden uitgevoerd.

Een zeer nauwkeurige roestvrijstalen VC3500 krachtopnemer, beschermd volgens IP68/IP69K, wordt gecombineerd met een montageset van gelakt gelegeerd staal met een geïntegreerd nokmechanisme. Dit is een ideale combinatie voor toepassingen die een grondige reiniging vereisen, zelfs in gevaarlijke (ATEX/IECEx) omgevingen. Door de ATEX-certificering van de krachtopnemer zijn veiligheidsbarrières in stofzones 20, 21, 22 niet meer nodig.

Er is geen speciaal gereedschap of hijsapparatuur nodig om het weegvat omhoog te brengen, een krachtopnemer te installeren en het vat vervolgens weer te laten zakken – zelfs als het vol is. Het heffen en dalen wordt door de weegmodule zelf uitgevoerd. Dit vereenvoudigt de gereedschappen die nodig zijn voor de installatie en verhoogt de veiligheid .

Dit is een kosteneffectieve oplossing, ontworpen om het installatiewerk van weegsysteem bouwers te vereenvoudigen.

Omdat de MasterMount montageset is gemaakt als een gegoten constructie, is het vrijgesteld van elke vereiste voor goedkeuring volgens EN 1090 / Bouwproductenverordening.

De MasterMount ® montageset kan met bouten aan de voeten van de silo, tank, vat of hopper worden vastgemaakt voordat deze op de definitieve locatie wordt afgeleverd. De loadcel kan in zijn aparte verpakking blijven tot de mechanische installatie (en eventueel laswerk) is voltooid, waardoor mogelijke schade aan de krachtopnemer wordt voorkomen. Vervolgens wordt het nokkenmechanisme 180 graden gedraaid om de bovenplaat in de weegpositie te laten zakken, zelfs met een gewicht tot 20.000 kg op elke MasterMount - daarom hoeft de productie niet te stoppen in het onwaarschijnlijke geval dat een krachtopnemer wordt vervangen. Het verwijderen van de krachtopnemer, bijvoorbeeld om het weegvat te verplaatsen of om de krachtopnemer na vele jaren te vervangen, is simpelweg het omgekeerde van het bovenstaande.

Bescherming tegen lift-off is in de set geintegre, dus bescherming is beschikbaar voordat de krachtopnemer wordt geïnstalleerd en er wordt geen omgekeerde schokbelasting overgebracht op de krachtopnemer door opwaartse krachten, bijvoorbeeld harde wind.

Belangrijkste kenmerken:

  • Krachtopnemer installeren/verwijderen onder belasting, in slechts 1-2 minuten, zonder krikken of dummy loadcellen – minimale productiestilstand

  • Ontwerp met laag profiel

  • Capaciteitsbereik 2.000 kg tot 30.000 kg met één maat loadcel en montageaccessoire

  • Volledig gelaste en hermetisch gesloten roestvrijstalen krachtopnemer, beschermd tot IP68/IP69K

  • ATEX-goedgekeurde versie voor alle zones (geen veiligheidsbarrières nodig in stofzones 20, 21 en 22)

  • IECEx goedgekeurde versie voor alle zones

  • Opties: Paryleencoating voor de krachtopnemer bij gebruik in extreme omgevingen, versies voor hoge temperaturen en versterkte output (4-20mA)

Typische applicaties:

  • Silo-, hopper- of tankweging, ook in explosiegevaarlijke omgevingen

Voor een andere unieke weegoplossing met capaciteiten van 5 kg tot 5000 kg is de Levermount combinatie van een roestvrijstalen montageset en een OIML-goedgekeurde shear beam krachtopnemer ideaal.
