Dit model is voor niet-geijkte toepassingen beschikbaar tot 1.000.000 kg (1000 ton) per krachtopnemer.
De T34 roestvrijstalen krachtopnemer is een compressie krachtopnemer met een zelfcentrerend ontwerp. De volledig gelaste en hermetisch gesloten constructie biedt bescherming tot IP68/IP69K , met standaard ingebouwde liftoff bescherming . De set heeft OIML C4-goedkeuring tot 60.000 kg met uitstekende nauwkeurigheid en herhaalbaarheid.
Voor toepassingen in explosiegevaarlijke omgevingen heeft de T34-loadcel ATEX- goedkeuring voor alle zones. De speciale certificering maakt gebruik in stofzones 20, 21 of 22 mogelijk zonder veiligheidsbarrières – wat veel geld bespaart .

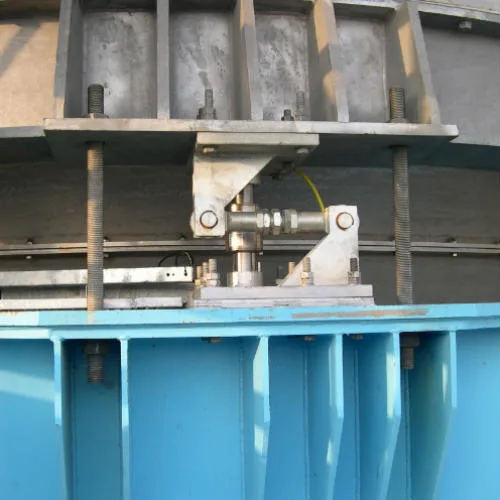

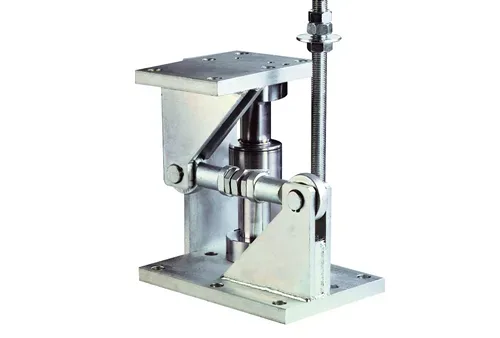

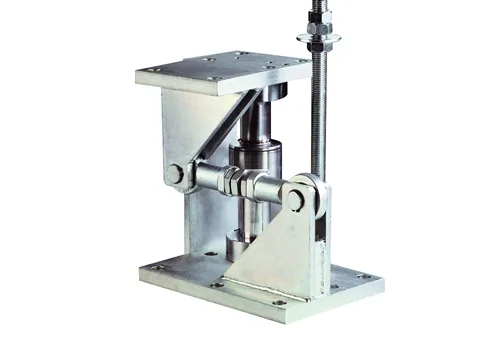

De bijbehorende montageset van verzinkt staal is uitgerust met integrale lift-off-controlestangen , evenals een bevestigingsarm om horizontale krachten op te vangen die worden gegenereerd door windbelasting op grote silo's. Het uitzetten/inkrimpen van de siloconstructie wordt opgevangen door het ontwerp van de tuimelaar van de T34 krachtopnemer, waardoor beweging in de richting dwars op de retentiearm mogelijk is.
De montageset en de krachtopnemer worden samen gemonteerd geleverd, voor een eenvoudiger installatie . De krachtopnemer wordt beschermd tegen schokbelastingen door een transportplaat die bij installatie wordt verwijderd. Er wordt standaard een aardingskabel meegeleverd om schade aan de loadcel door lassen na installatie te voorkomen.
De T34-loadcel heeft standaard een polyurethaankabel , die beter bestand is tegen UV-straling, temperatuurveranderingen en stoten/snijden dan PVC-kabel.
Voor gebruik in agressieve omgevingen waar spanningscorrosie of zuuraantasting een potentieel probleem is, kan een speciale Parylene-coating als optie worden geleverd. In omgevingen met hoge temperaturen is een optionele variant voor gebruik tot +150°C beschikbaar.
Belangrijkste kenmerken:
- Capaciteitsbereik van 10.000 kg tot 1.000.000 kg
- Roestvrijstalen krachtopnemer; montageset van verzinkt gelegeerd staal
- Eenvoudige installatie
- Standaard ingebouwde overspanningsafleiders (GDT's) voor bliksembeveiliging
- IJK goedkeuring volgens OIML R60 C4 (4000 divisies) tot 60 ton capaciteit
- Volledig gelaste en hermetisch gesloten roestvrijstalen krachtopnemer, beschermd tot IP68/IP69K
- ATEX- goedgekeurde versie voor alle zones (geen veiligheidsbarrières nodig in stofzones 20, 21 of 22)
Typische applicaties:
- Wegen van silo's, tanks en vaten met hoge capaciteit
- Wegen op afgelegen locaties met kans op blikseminslag
